一、執行標準
MT818.1—2009 《煤礦用電纜》第1部分：移動類軟電纜一般規定；
MT818.8—2009 《煤礦用電纜》第8部分：額定電壓0.3/0.5 kV煤礦用電鉆電纜。
二、產品型號名稱及用途 見表1
表 1
|
型號 |
名稱 |
用途 |
|
MZ-0.3/0.5 |
煤礦用電鉆橡套電纜 |
煤礦井下額定電壓0.3／0.5 kV及以下電鉆的電源連接 |
|
MZP-0.3/0.5 |
煤礦用屏蔽電鉆橡套電纜 |
符號含義：M—煤礦用；Z—電鉆用；P—非金屬屏蔽。
三、產品結構示意圖

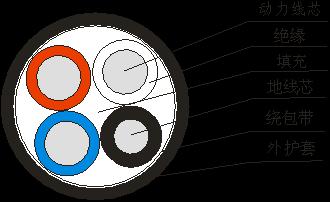

MZ-0.3/0.5

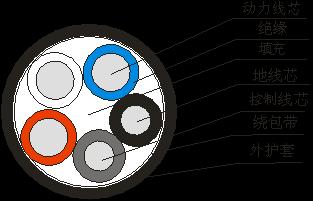

MZ-0.3/0.5（帶控制線芯）

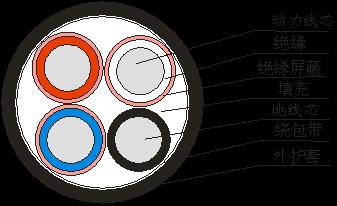

MZP-0.3/0.5

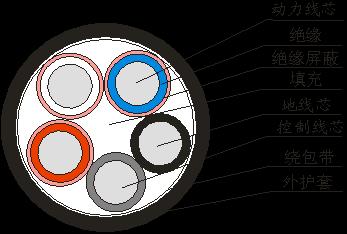

MZP-0.3/0.5（帶控制線芯）
四、產品結構參數 見表2
表 2
|
型號 |
芯數×導體標稱截面 mm2 |
導體根數/單絲標稱直徑mm |
標稱厚度 mm |
電纜
參考外徑
mm |
電纜
近似重量
kg/km |
|
動力線芯 |
地線芯 |
控制線芯 |
動力線芯絕緣 |
護套 |
|
MZ-0.3/0.5
|
3×2.5 |
1×2.5 |
— |
77/0.20 |
1.0 |
3.5 |
16.5~19.5 |
480 |
|
3×4 |
1×4 |
— |
126/0.20 |
1.0 |
3.5 |
17.5~21.5 |
600 |
|
3×2.5 |
1×2.5 |
1×2.5 |
77/0.20 |
1.0 |
3.5 |
17.5~21.0 |
560 |
|
3×4 |
1×4 |
1×4 |
126/0.20 |
1.0 |
3.5 |
19.0~23.0 |
700 |
|
MZP-0.3/0.5
|
3×2.5 |
1×2.5 |
— |
77/0.20 |
1.0 |
3.5 |
19.5~23.0 |
560 |
|
3×4 |
1×4 |
— |
126/0.20 |
1.0 |
3.5 |
21.0~24.5 |
670 |
|
3×2.5 |
1×2.5 |
1×2.5 |
77/0.20 |
1.0 |
3.5 |
21.0~24.5 |
660 |
|
3×4 |
1×4 |
1×4 |
126/0.20 |
1.0 |
3.5 |
22.5~26.5 |
800 |
五、電纜的主要技術性能
1、導體直流電阻和動力線芯的絕緣電阻符合表3的規定。
表3
|
動力線芯導體標稱截面
mm2 |
20℃時絕緣電阻 小值
MΩ.km |
20℃時導體直流電阻 大值
Ω／km |
|
2.5
4 |
350
300 |
8.82
5.39 |
2、工頻電壓試驗：成品電纜的絕緣動力線芯經受2.0 kV工頻電壓試驗5min而不被擊穿。
3、成品電纜的阻燃性能符合MT386中的各項試驗要求。
4、成品電纜的物理機械性能符合標準規定要求。
六、產品表示方法
1、煤礦用電鉆橡套電纜，額定電壓為0.3/0.5kV，動力線芯3×2.5、地線芯1×2.5 ，表示為：
MZ-0.3/0.5 3×2.5+1×2.5 MT818.8-2009
2、煤礦用電鉆屏蔽橡套電纜,額定電壓為0.3/0.5kV,動力線芯3×4、地線芯1×4、控制線芯1×4，帶半導電屏蔽層，表示為：
MZP-0.3/0.5 3×4+1×4+ 1×4 MT818.8-2009
七、產品的工作條件
1、額定電壓（U0/U）為0.3/0.5kV。
2、電纜的導體的高額定工作溫度為90℃。
3、電纜的小彎曲半徑為電纜直徑的6倍。
4、電纜的地線芯應良好接地。
5、系統的工作電壓應不大于系統額定電壓的1.1倍，并且符合《煤礦安全規程》的規定。
