一、執行標準
MT818.1—2009 《煤礦用電纜》第1部分：移動類軟電纜一般規定；
MT818.6—2009 《煤礦用電纜》第6部分：額定電壓8.7/10 kV及以下移動金屬屏蔽監視型軟電纜。
二、產品型號名稱及用途 見表1
表 1
|
型 號 |
名 稱 |
用 途 |
|
MYPTJ-3.6/6 |
煤礦用移動金屬屏蔽監視型橡套軟電纜 |
額定電壓3.6/6kV的井下移動變壓器及類似設備的電源連接 |
|
MYPTJ-6/10 |
煤礦用移動金屬屏蔽監視型橡套軟電纜 |
額定電壓6/10kV的井下移動變壓器及類似設備的電源連接 |
|
MYPTJ-8.7/10 |
煤礦用移動金屬屏蔽監視型橡套軟電纜 |
額定電壓8.7/10kV的井下移動變壓器及類似設備的電源連接 |
符號含義：M—煤礦用；Y—移動；PT—金屬屏蔽；J—監視線芯或輔助線芯。

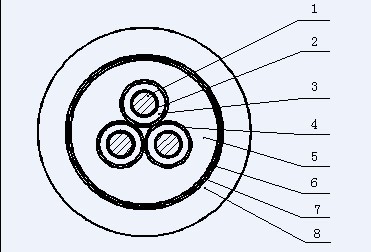

三、產品結構示意圖
MYPTJ-3.6/6 MYPTJ-6/10 MYPTJ-8.7/10
1-動力線芯導體；2-導體屏蔽；3-絕緣；4-絕緣屏蔽（兼作接地線）；
5-內護套； 6-監視線芯及半導電帶包層；7-絕緣包帶；8-外護套
圖1
四、電纜產品規格及參數 見表2、表3、表4、表5
|
型號 |
芯數×導體標稱截面 mm² |
標稱厚度 mm |
電纜
參考外徑
mm |
電纜
近似重量
kg/km |
|
動力線芯 |
地線芯 |
監視線芯 |
動力線芯
絕緣 |
內護套 |
外護套 |
|
MYPTJ－3.6/6 |
3×25
3×35
3×50
3×70
3×95
3×120
3×150 |
3×16/3
3×16/3
3×16/3
3×25/3
3×35/3
3×35/3
3×50/3 |
3×2.5 |
4.0
4.0
4.0
4.0
4.0
4.0
4.0 |
2.5
2.5
2.5
3.0
3.0
3.0
3.0 |
5.5
5.5
5.5
5.5
5.5
5.5
5.5 |
61.0～69.0
63.5～72.0
67.5～76.0
72.5～82.0
77.0～87.0
80.5～90.0
84.5～94.5 |
4900
5550
6750
8150
9400
10600
12100 |
表2
|
型號 |
芯數×導體標稱截面 mm² |
標稱厚度 mm |
電纜
參考外徑
mm |
電纜
近似重量
kg/km |
|
動力線芯 |
地線芯 |
監視線芯 |
動力線芯
絕緣 |
內護套 |
外護套 |
|
MYPTJ－6/10 |
3×25
3×35
3×50
3×70
3×95
3×120
3×150 |
3×16/3
3×16/3
3×25/3
3×35/3
3×50/3
3×50/3
3×50/3 |
3×2.5
|
4.5
4.5
4.5
4.5
4.5
4.5
4.5 |
2.5
2.5
3.0
3.0
3.0
3.0
3.0 |
5.5
5.5
5.5
5.5
5.5
5.5
5.5 |
63.0～71.0
66.0～74.5
70.5～79.5
74.5～84.0
79.5～88.5
82.5～92.0
86.5～96.5 |
5600
6300
7750
9000
10300
11600
13100 |
表3
|
型號 |
芯數×導體標稱截面 mm² |
標稱厚度 mm |
電纜
參考外徑
mm |
電纜
近似重量
kg/km |
|
動力線芯 |
地線芯 |
監視線芯 |
動力線芯
絕緣 |
內護套 |
外護套 |
|
MYPTJ－8.7/10 |
3×25
3×35
3×50
3×70
3×95
3×120
3×150 |
3×16/3
3×16/3
3×25/3
3×35/3
3×50/3
3×50/3
3×50/3 |
3×2.5
|
5.5
5.5
5.5
5.5
5.5
5.5
5.5 |
2.5
3.0
3.0
3.0
3.0
3.0
3.0 |
5.5
5.5
5.5
5.5
5.5
5.5
5.5 |
67.0～76.0
71.0～80.0
75.0～84.5
79.0～88.0
83.5～93.0
86.5～96.5
91.0～101.5 |
6300
7200
8600
9900
11200
12500
14100 |
表4
五、電纜的主要技術性能
1、20℃時電纜的導體直流電阻和絕緣電阻分別見表5、表6。
表5
|
型號 |
標稱截面 mm2 |
20℃時導體直流電阻（≤Ω/km） |
|
MYPTJ－3.6/6
MYPTJ－6/10
MYPTJ－8.7/10 |
25 |
0.795 |
|
35 |
0.565 |
|
50 |
0.393 |
|
70 |
0.277 |
|
95 |
0.210 |
|
120 |
0.164 |
|
150 |
0.132 |
表6 絕緣電阻
|
導體標稱截面
mm2 |
20℃時動力線芯力絕緣電阻
≥MΩ·km |
地線芯導體
20℃直流電阻
≤Ω/km |
|
額定電壓 3.6/6kV |
額定電壓 6/10 kV |
額定電壓 8.7/10 kV |
|
16
25
35
50
70
95
120
150 |
-
650
550
500
450
400
350
350 |
-
700
650
550
500
450
400
350 |
-
1250
1150
1000
900
800
750
700 |
2.31
1.48
1.05
0.731
0.515
-
-
- |
2、 工頻電壓試驗：成品電纜的絕緣動力線芯經受表7規定的工頻電壓試驗而不被擊穿。
表7 工頻電壓試驗
|
絕緣線芯類型 |
額定電壓
kV |
試驗電壓(有效值)
kV |
施加電壓時間
min |
|
動力線芯 |
8.7/10 |
30.5 |
5 |
|
6/10 |
21 |
|
3.6/6 |
12.5 |
3、局部放電試驗：電纜在1.73UO下進行局部放電試驗，放電量不大于20pC。
4、成品電纜的阻燃性能符合MT386中的各項試驗要求。
5、成品電纜的物理機械性能符合標準規定要求。
六、產品表示方法
1、煤礦用移動金屬屏蔽監視型橡套軟電纜，額定電壓3.6/6kV，動力線芯3×35、地線芯3×16/3、監視線芯3×2.5，帶金屬屏蔽層，表示為：
MYPTJ-3.6/6 3×35+3×16/3+3×2.5 MT 818.6-2009
2、煤礦用移動金屬屏蔽監視型橡套軟電纜，額定電壓8.7/10kV，動力線芯3×120、地線芯3×50/3、監視線芯3×2.5，帶金屬屏蔽層，表示為：
MYPTJ-8.7/10 3×120+3×50/3+3×2.5 MT 818.6-2009
七、產品的工作條件
1、額定電壓(UO, /U)分別為3.6/6kV、6/10kV和8.7/10kV。
2、電纜的導體的高額定工作溫度為90℃。
3、電纜的小彎曲半徑為電纜直徑的6倍。
4、電纜的地線芯應良好接地。
5、系統的工作電壓應不大于系統額定電壓的1.1倍，并且符合《煤礦安全規程》的規定。
